AH42F液化石油氣安全閥

AH42F液化石油氣安全閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

特點用途
燃氣專用全啟式安全閥適用于工作溫度-40～+80℃天然氣、液化石油氣、氨氣等和類似非腐蝕性介質的設備和管路上。當設備內介質壓力異常升高到規定值時，閥門自動開啟，繼而全量排放，當壓力降低到規定值時，閥門自動關閉，保證設備安全運行。
主要零部件材料
公稱通徑DN（mm）
Nominal diameter		 AH42F-P18 型 尺 寸Dimension(mm)
D D1 D2 b Z-Фd L H
40 150 110 85 16 4-18 200 236
50 165 125 100 16 4-18 230 266
65 185 145 120 20 4-18 290 430
80 200 160 135 20 8-18 310 490
100 215 180 155 22 8-18 350 548
外形及連接尺寸
公稱通徑
Nominal
diameter
DN（mm）		 AH42F-16C/P 型 尺 寸 Dimension(mm) 重量
Weight
(kg)

L L1 D D1 D2 b f Z-Фd DN' D' D1' D2' b' f' Z-Фd' H do

25 100 95 115 85 65 14 2 4-Ф14 32 140 100 78 16 3 4-Ф18 250 15 12
32 115 100 140 100 78 16 2 4-Ф18 40 150 110 85 16 3 4-Ф18 280 20 14
40 120 110 150 110 85 16 3 4-Ф18 50 165 125 100 16 3 4-Ф18 290 25 16
50 135 120 165 125 100 16 3 4-Ф18 65 185 145 120 18 3 4-Ф18 341 32 21
80 170 135 200 160 135 18 3 8-Ф18 100 220 180 155 20 3 8-Ф18 470 50 43
100 205 160 220 180 155 20 3 8-Ф18 125 250 210 185 22 3 8-Ф18 580 65 65
150 250 210 285 240 210 24 3 8-Ф22 175 315 270 240 26 3 8-Ф23 670 100 110

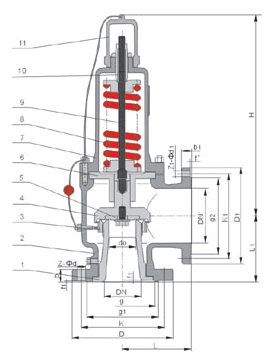

產品結構

溫馨提示：“AH42F液化石油氣安全閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
