q71f意式超短型球閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品特征

公稱壓力：1.6-2.5MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）

主要連接尺寸及重量

SIZE	1/2"	3/4"	1"	1/4"	1/2"	2"	2/2"	3"	4"	5"	6"
d	15	19	23.5	30	36	45	58	67	79	100	125
L	32	38.5	45	55	62	72	95	120	145	200	225
D	95	105	115	135	145	160	180	195	215	245	280
D1	65	75	85	100	110	125	145	160	180	210	240
D2	45	55	65	78	85	100	120	135	155	185	210
H	62	70	79	86	92	102	158	172	187	200	240
E	110	125	135	150	150	180	250	300	350	650	840
b	14	14	16	16	18	20	22	24	24	26	26
z-d1	44	44	44	48	48	48	48	88	88	88	8-23
f	2	2	2	3	3	3	3	3	3	3	3

主要零件材料

零件名稱	材質
閥體	不銹鋼CF8M/CF8	碳鋼WCB
球	不銹鋼 316/304	不銹鋼SS304
密封墊	聚四乙烯PTFE	聚四乙烯PTFE
閥桿	不銹鋼 316/304	不銹鋼SS304
填料	聚四乙烯PTFE	聚四乙烯PTFE
定位鎖	不銹鋼304	不銹鋼304
手柄	不銹鋼304	不銹鋼304
發紺螺母	不銹鋼304	不銹鋼304
填料壓蓋	不銹鋼304	不銹鋼304
手柄套	塑料	塑料
密封瓶帽	不銹鋼 316/304	不銹鋼SS304
墊圈	聚四乙烯PTFE	聚四乙烯PTFE

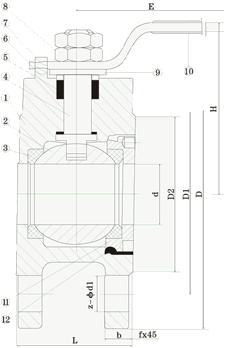

產品尺寸

溫馨提示：“q71f意式超短型球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
