PZ43H/Y手動單夾式刀型閘閥

PZ43H/Y手動單夾式刀型閘閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

應用規范
1、設計制造按GB12235-59
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927

主要零件材質
零件名稱
閥體/閥蓋
閥瓣
閥桿
閥桿螺母
填料
墊片
材料
CF8
F304
F304
QAL-4
PRFE
PRFE
銅合金
F304
F304
QAL-4
PRFE
PRFE



1.6MPa主要連接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
mm
200
243
253
280
312
321
325
355
415
460
510
700
975
1115
1250
1380
W
mm
120
140
160
160
200
200
240
240
280
320
360
560
600
700
800
900
重量
kg
5
6.5
7
13.5
16
32
45
60
80
107
134
268
449
663
750
1170



2.5MPa主要連接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
mm
200
243
253
280
312
321
325
355
415
460
510
700
975
1115
1250
1380
W
mm
120
140
160
160
200
200
240
240
280
320
360
560
600
700
800
900
重量
kg
5
6.5
7
13.5
16
32
45
60
80
107
134
268
449
663
750
1170



4.0MPa主要連接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
mm
200
243
253
280
312
321
325
355
415
460
510
700
975
1115
1250
1380
W
mm
120
140
160
160
200
200
240
240
280
320
360
560
600
700
800
900
重量
kg
5
6.5
7
13.5
16
32
45
60
80
107
134
268
491
705
850
1234

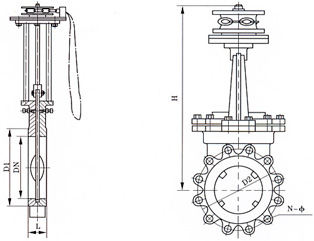

產品結構

溫馨提示：“PZ43H/Y手動單夾式刀型閘閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
